发动机冷却液温度表是用来显示发动机冷却液的实时温度，这对于驾驶员了解车辆运行状态以及预防潜在问题非常重要。以下是其电路工作原理及冷却液温度表工作原理图的简述。
1、传感器：冷却液温度表的工作原理始于冷却液温度传感器，该传感器通常安装在发动机的某个位置，如气缸盖或气缸体上，直接与冷却液接触，传感器内部包含一个随温度变化的电阻，其阻值随冷却液温度变化而变化。
2、信号转换：当发动机运转时，冷却液的温度变化导致传感器内部的电阻变化，这种变化产生的电信号被发送到车辆的电子控制单元（ECU）或仪表板。
3、电流变化：基于冷却液温度的不同，传感器的电阻值也会有所不同，导致流经传感器的电流发生变化，这种电流变化反映了冷却液的实时温度。
4、信号处理与显示：ECU接收并处理来自传感器的电信号，将其转换为可在仪表板上显示的数字或模拟信号，仪表盘上的冷却液温度表根据接收到的信号显示相应的温度。

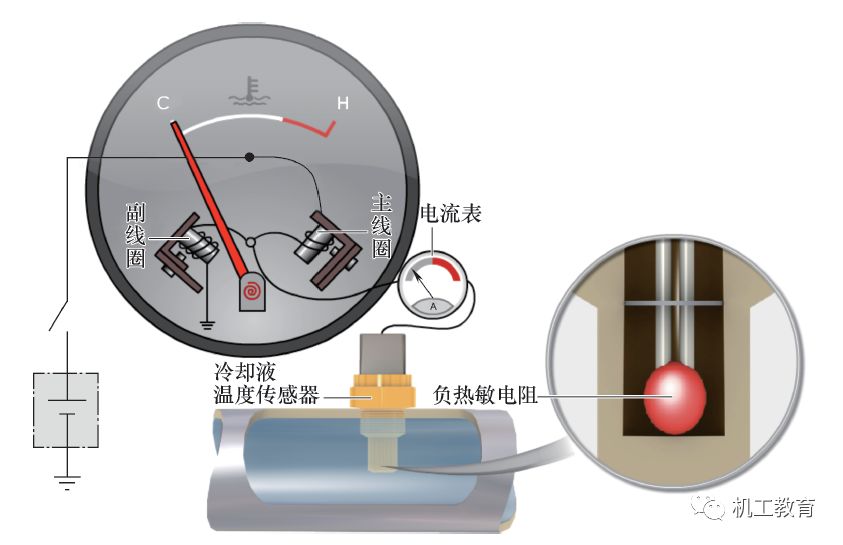

冷却液温度表工作原理图简述（简化版）：
1、起点：冷却液温度传感器，安装在发动机上，直接接触冷却液。
2、传感器产生随温度变化的电信号。
3、信号线：将电信号从传感器传输到ECU或仪表盘。
4、ECU处理信号。
5、仪表盘上的冷却液温度表根据处理后的信号显示温度。
6、驾驶员可以通过仪表板读取冷却液的温度信息。
不同的车辆可能有不同的设计和配置，但其基本原理是相似的，以上信息仅供参考，如需更详细的图解或原理说明，建议参考特定车型的维修手册或联系汽车制造商获取。
